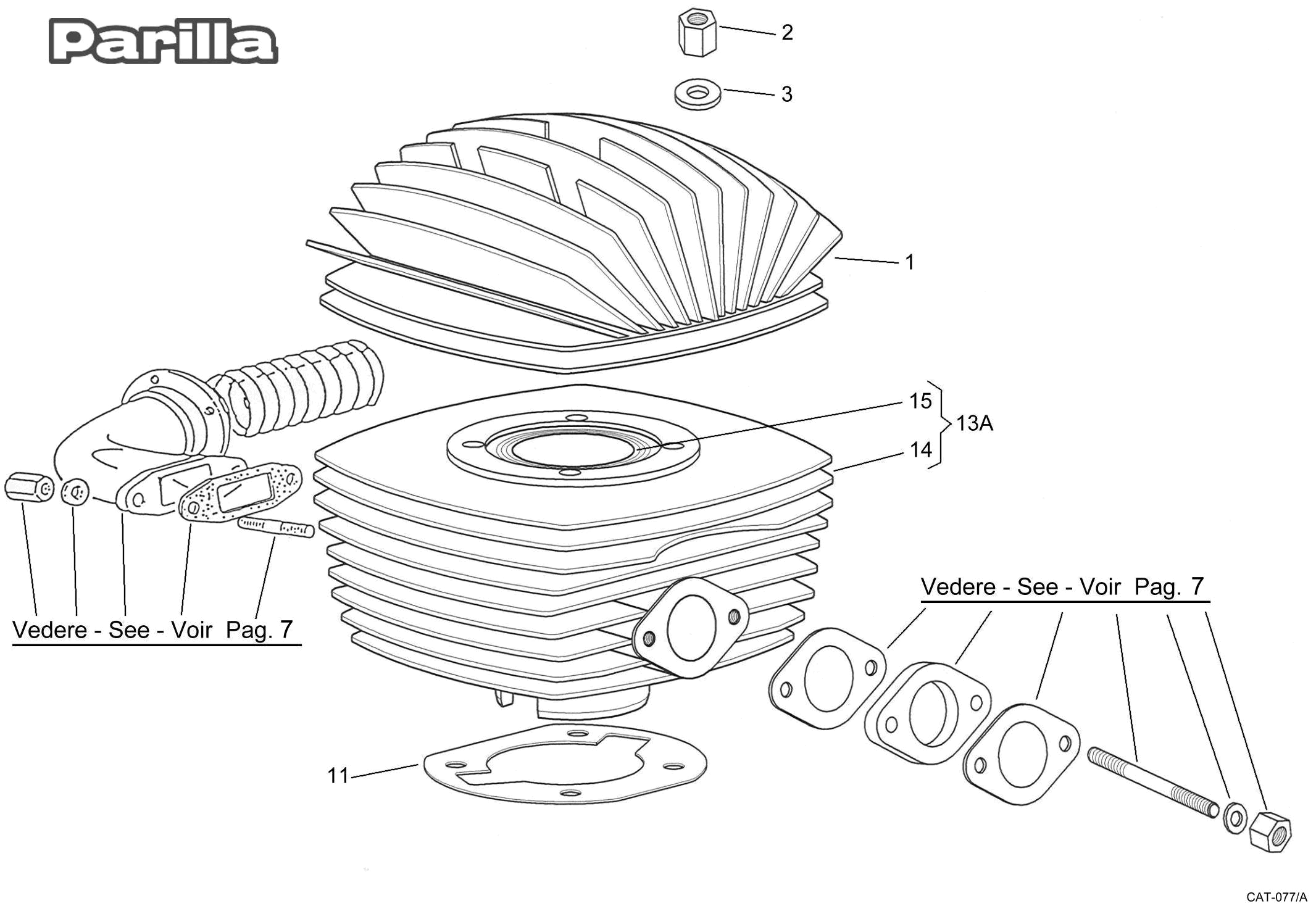

HEAD & CYLINDER





PARILLA     HEAD AND CYLINDER
Fig. Code Dim.   Description     Price
  List
  1   A-60040     Cylinder HEAD 137.05
  1   A-60041     Cylinder HEAD
  2   .00352 M8   Head NUT 0.26
  3   .00303 M8   Head nut WASHER 0.43
  11   EBP-85045 4\10   Cylinder GASKET 2.19
  11   EBP-85046 2\10   Cylinder GASKET 2.19
  13A   A-60030     Complete CYLINDER 403.87
  13A   A-60031     Complete CYLINDER



BACK TO TOP

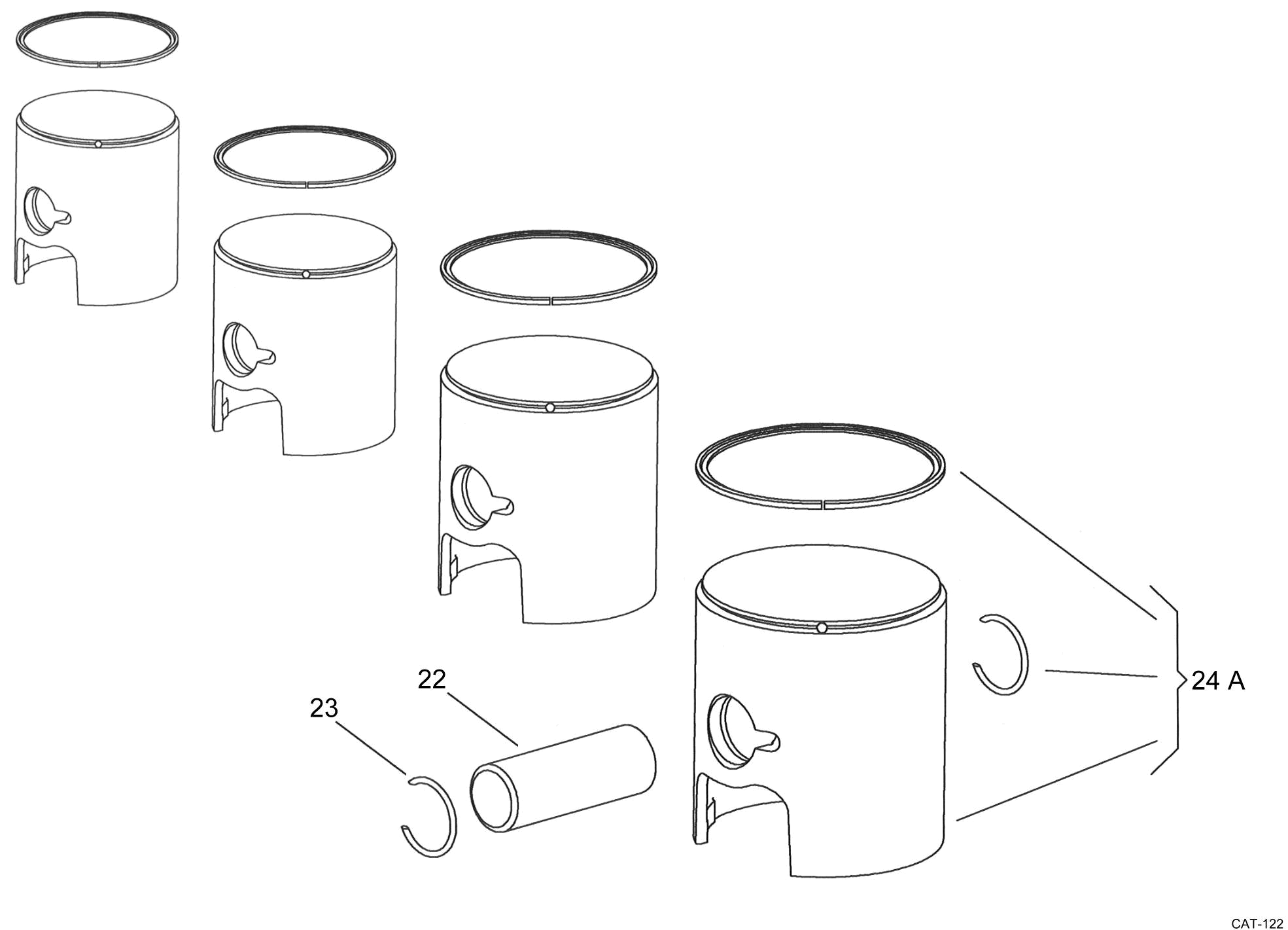

PISTON





PARILLA     PISTON
Fig. Code Dim.   Description      Price
  List
  22   A-60320 14x39   Piston PIN 4.37
  23   10342 12x1   CIRCLIP 1.09
  24A   A-60050-CV 41,80 v   Complete green PISTON 68.34
  24A   A-60050-CR 41,80 r   Complete red PISTON 68.34
  24A   A-60055-CV 41,82 v   Complete green PISTON 68.34
  24A   A-60055-CR 41,82 r   Complete red PISTON 68.34
  24A   A-60060-CV 41,84 v   Complete green PISTON 68.34
  24A   A-60060-CR 41,84 r   Complete red PISTON 68.34
  24A   A-60065-CV 41,86 v   Complete green PISTON 68.34
  24A   A-60065-CR 41,86 r   Complete red PISTON 68.34
  24A   A-60070-CV 41,88 v   Complete green PISTON 68.34
  24A   A-60070-CR 41,88 r   Complete red PISTON 68.34
  24A   A-60075-CV 41,90 v   Complete green PISTON 68.34
  24A   A-60075-CR 41,90 r   Complete red PISTON 68.34
  24A   A-60080-CV 41,92 v   Complete green PISTON 68.34
  24A   A-60080-CR 41,92 r   Complete red PISTON 68.34
  24A   A-60085-CV 41,94 v   Complete green PISTON 68.34
  24A   A-60085-CR 41,94 r   Complete red PISTON 68.34
  24A   A-60090-CV 41,96 v   Complete green PISTON 68.34
  24A   A-60090-CR 41,96 r   Complete red PISTON 68.34
  24A   A-60095-CV 41,98 v   Complete green PISTON 68.34
  24A   A-60095-CR 41,98 r   Complete red PISTON 68.34



BACK TO TOP

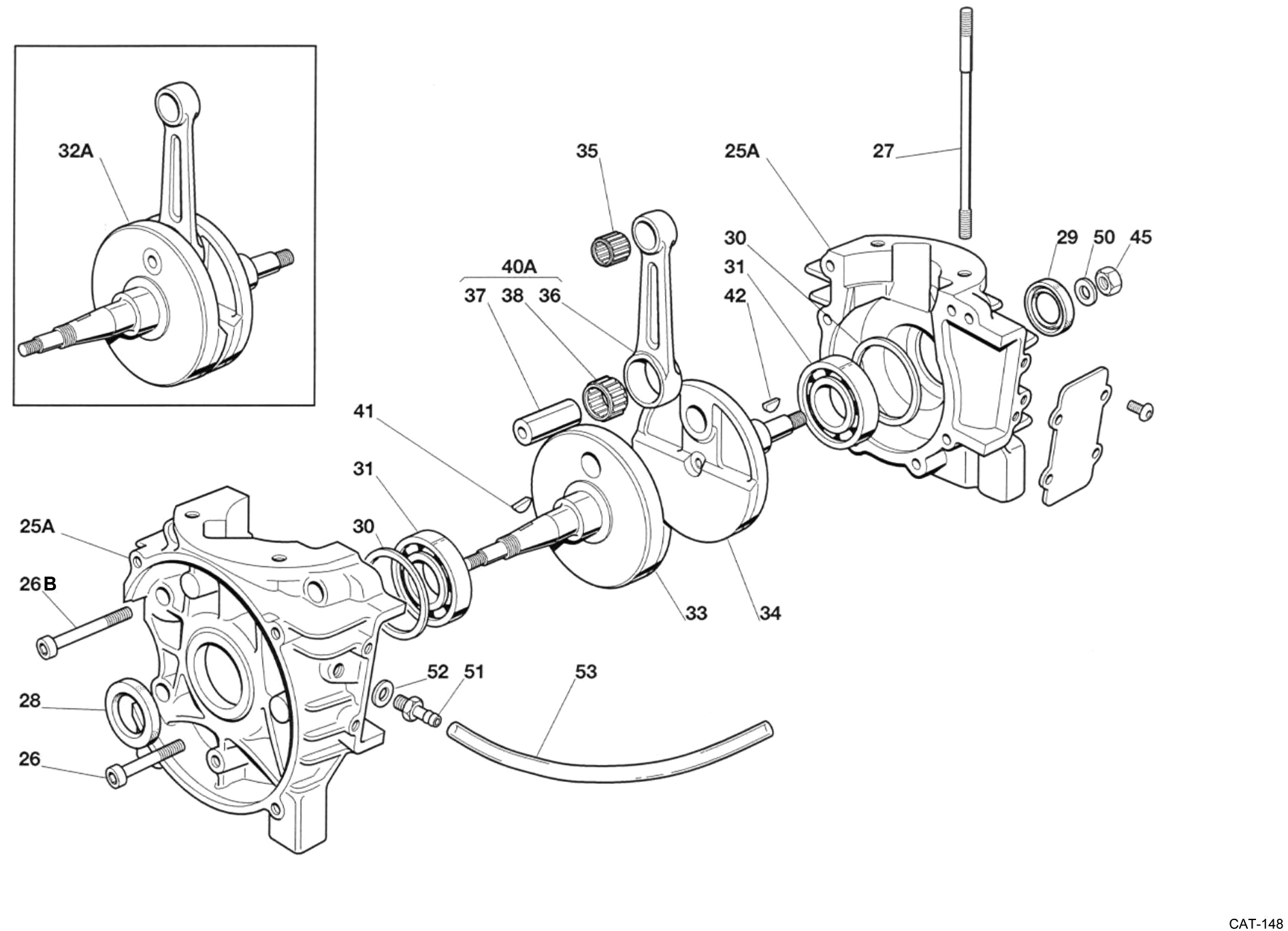

CRANKCASE & CRANKSHAFT







PARILLA     CRANKCASE AND CRANKSHAFT
Fig. Code Dim.   Description     Price
  List
  25A   A-60485     Complete CRANKCASE 379.08
  26   .00049 M6x45   Crankcase SCREW 0.64
  26B   .00051 M6x55   Crankcase SCREW 1.04
  27   A-60345 8x125   Cylinder TIE-ROD 5.47
  28   F-10425 20x35x7 TCJW   Drive side OIL SEAL 10.94
  29   F-10425 20x35x7 TCJW   Magneto side OIL SEAL 10.94
  30   10407 0,1mm   Steel SHIM 2.18
  30   10409 0,15mm   Steel SHIM 2.18
  31   10400-A NSK   BALL BEARING 6204 C4 20.78
  32A   A-60615     Complete CRANKSHAFT 510.30
  33   A-60385     Drive s.HALF CRANKSHAFT 147.26
  34   A-60390     Magn.s.HALF CRANKSHAFT 147.26
  35   A-60440 12x16x16   Small end CAGE 9.84
  37   A-60450 18x40 mm.   CRANKPIN 21.87
  38   B-10431 18x24x15   Big end CAGE 15 R 32.08
  40A   A-60455-40 int.  96mm.   Complete selected CONROD 215.78
  41   11715 10x3,7x3   Sprocket KEY 2.19
  42   10375 10x3,7x2,5   Magneto KEY 2.19
  45   .00380 M8   Magneto NUT 0.50
  50   .00340 M8   WASHER 0.50
  51   D-95800     Pressure FITTING 3.28
  52   B-71805     Pressure fitting GASKET 1.09
  53   B-71810     Pressure fitting TUBE 3.28



BACK TO TOP

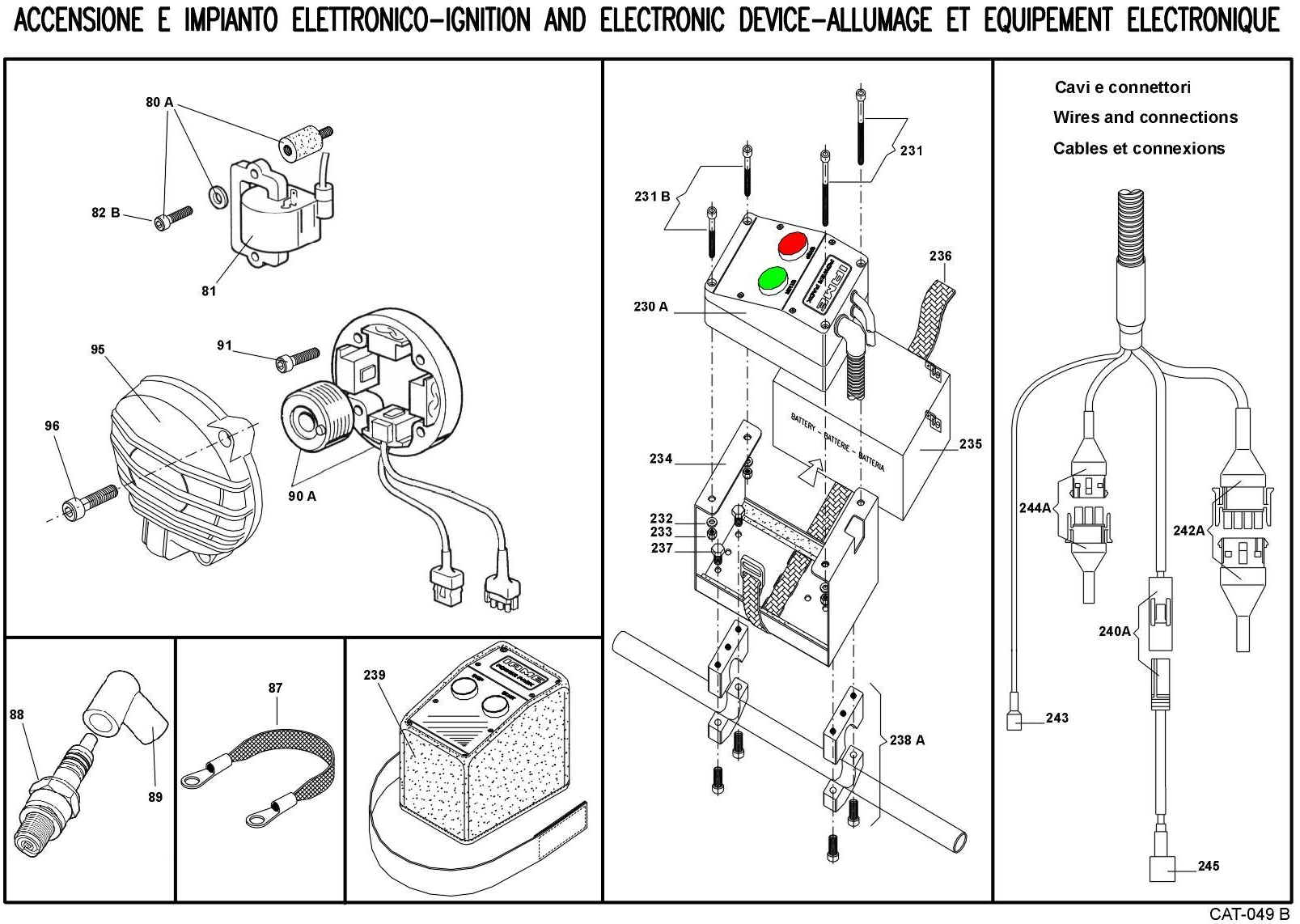

IGNITION





PARILLA     IGNITION
Fig. Code Dim.   Description      Price
  List
  80A   A-60520-C     Sel. coil DAMPENER  KIT w/screws 4.37
  81   10025     Selettra COIL 38.64
  82B   .00031 M5x16   Selettra coil SCREW 0.25
  87   B-35805-A     Coil ground CABLE 5.47
  88   10561-A     SPARK PLUG NGK BR10EG 25.15
  89   10541     Rubber  CAP 9.84
  90A   10015A 4 poli   Selettra IGNITION, n.t. 227.45
  91   .00034 M5x25   Selettra ignition SCREW 0.48
  95   A-60875B     Plastic ignition COVER  25.15
  96   .00043 M6x18   Ignition cover SCREW 0.64
  230A   A-60930D-C     POWER PACK with wires 2003 307.64
  231   .00028 M5x60   Fixing power pack SCREW 0.50
  231B   .00039 M5x40   Fixing power pack SCREW 0.50
  232   .00301 M5   WASHER 0.43
  233   .00376 M5   Loocker NUT 0.40
  234   A-120905B 7,2Ah   Battery SUPPORT 29.89
  234   A-60905A 4Ah   Battery SUPPORT 29.89
  235   A-120900 FG20722   12Volt 7,2Ah BATTERY 47.39
  235   A-120900A     12Volt 7,2Ah BATTERY n.t. 31.35
  235   A-60900 FG20401   12Volt 4Ah BATTERY
  236   A-60904A     Fixing STRIPE for battery 10.94
  237   .00159 M6x10   Support Battery SCREW 0.50
  238A   A-60906-C 28 mm   Support battery CLAMP w/ screws 28.43
  239   A-60960     Water-proof power-pack COVER 40.83



BACK TO TOP



PARILLA     IGNITION
Fig. Code Dim.   Description    Price
  List
  240A   A-60919-C     Elec.starter CONNECTION w/cable 12.03
  242A   A-60937-C     Compl.ignition CONNECTION 24.06
  243   A-60938     H.T.Coil CONNECTION 1.09
  244A   A-60939-C     Compl. CONNECTION Pick-up 20.78
  245   A-60940      Electric starter CONNECTION 3.28

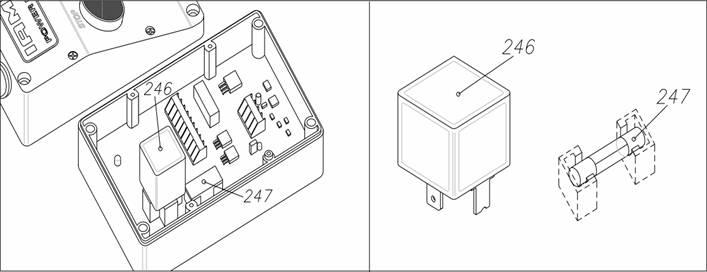

 POWER PACK INSIDE SPARES -




















PARILLA     POWER PACK SPARES

Fig. Code Dim.   Description

  246   A-60941A     Voltmeter RELAY 28.43
  247   A-60942     Fusible CUT-OUT 0.66


BACK TO TOP

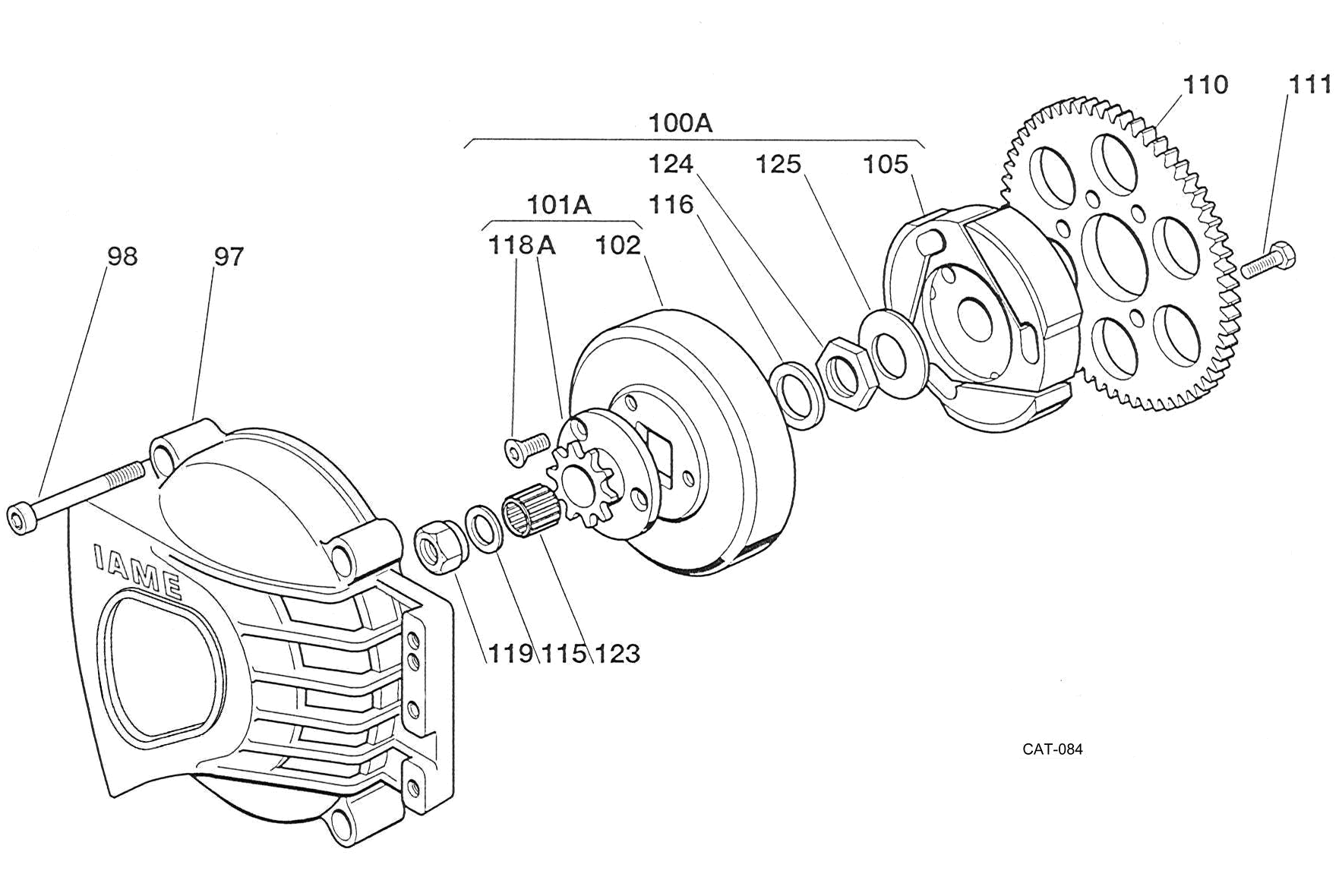

CLUTCH



PARILLA     CLUTCH
Fig. Code Dim.   Description      Price
  List
  97   A-60595B     Clutch GUARD/02 45.20
  98   .00048 M6x40   Guard SCREW 0.64
  100A   A-60840-C     CLUTCH  GROUPE Z10 209.95
  100A   A-60841-C     CLUTCH  GROUPE Z11 209.95
  101A   A-60550-C     Complete DRUM Z10 91.13
  101A   A-60551-C     Complete DRUM Z11 91.13
  102   A-60550     DRUM  52.49
  105   A-60840      Padded HUB 116.64
  110   A-60830 Z66   Starter driver WHEEL 45.20
  111   .00161 M6x12   Starter wheel SCREW 0.70
  115   D-75573     External WASHER 2.19
  116   D-75565 1,8 mm   Thrust internal WASHER 3.28
  118A   D-75554-C     SPROCKET z10 w/screws 41.55
  118A   D-75555-C     SPROCKET z11 w/screws 41.55
  119   D-75570     Starter NUT 4.37
  123   D-75598      Clutch Roller CAGE   8.75
  124   A-60560     Locking NUT 6.56
  125   D-75563     WASHER, coned safety 3.28



BACK TO TOP

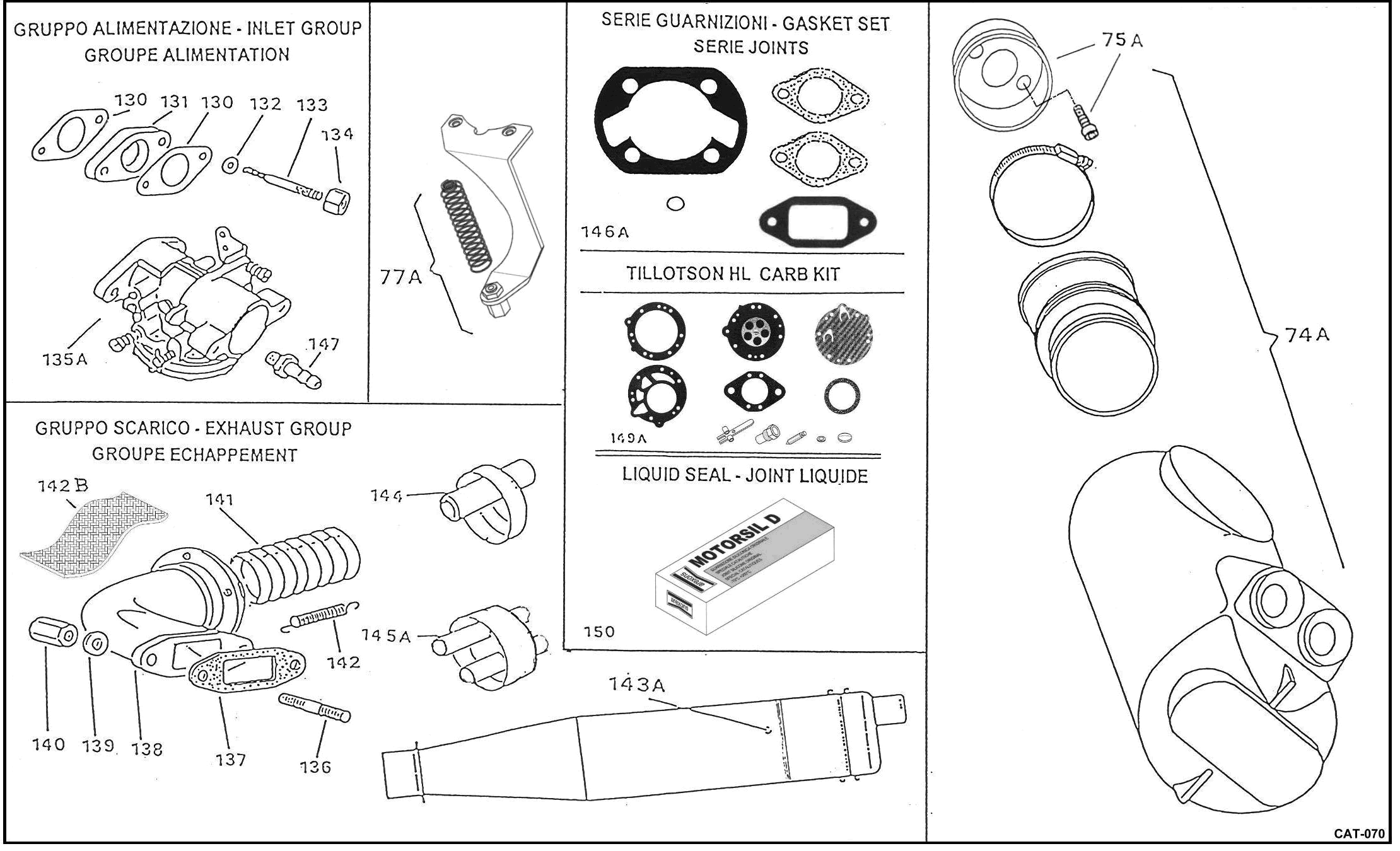

INLET-EXHAUST-GASKETS





PARILLA     Inlet - Exhaust - Gaskets
Fig. Code Dim.   Description   Price
  List
  74A   10746-C x carb.HL352A   Compl.INTAKE SILENCER 65.61
  74A   10741-C x carb.HL334B   Compl.INTAKE SILENCER 65.61
  75A   A-60726-C x carb.HL352A   PIPE fitting w/ screws 39.37
  75A   10771-C x carb.HL334B   PIPE fitting w/ screws 39.37
  77A   B-35520-C     Accelerator cable DEVICE 15.31
  130   B-71822     Carburetor GASKET 2.19
  131   A-60819A x carb.HL352A   Nylon SPACER 5.47
  131   A-60819 x carb.HL334B   Nylon SPACER 3.28
  132   .00302 M6   Studbolt nut WASHER 0.43
  133   10358 M6x34   Fix.carburetor STUDBOLT 3.28
  134   .00351 M6   Studbolt NUT 0.43
  135A   10913-A 16 mm.   Tillot.  HL352A CARBURETOR 90.40
  135A   10917 19,8 mm.   Tillot.  HL334B CARBURETOR 131.95
  136   10358 M6x34   Exhaust STUDBOLT 3.28
  137   A-60360     Exhaust pipe GASKET 5.47
  138   A-60368     Exhaust PIPE w/out reducer 58.32
  138   A-60369     Exhaust PIPE w/reducer 59.78
  139   .00302 M6   Exhaust nut WASHER 0.43
  140   10660 M6   Exhaust NUT    4.37
  141   10709 D. 32mm.   FLEXIBLE L. 7 cm. 7.65
  142B   A-60735     Fiber STRIP for flex 7.65
  142   10785 L=55 mm   Exhaust SPRING 4.37
  143A   A-60715-C     Gazelle MUFFLER DMSB 123.93
  143A   A-60715     Gazelle MUFFLER w/out ADAC 83.11
  144   A-60720     Gazelle SILENCER END 30.62
  145A   A-60730-C     DMSB / CH EXTENSION  30.62
  146A   A-60990     Gaskets SET 15.31
  147   EBP-85801A     Carb.pressure FITTING 4.37
  149A   10929 x carb.HL352A   KIT for Tillotson carburetor 33.53
  149A   10926 x carb.HL334B   KIT for Tillotson carburetor 33.53
  150   .00602     Liquid GASKET 33.90

BACK TO TOP

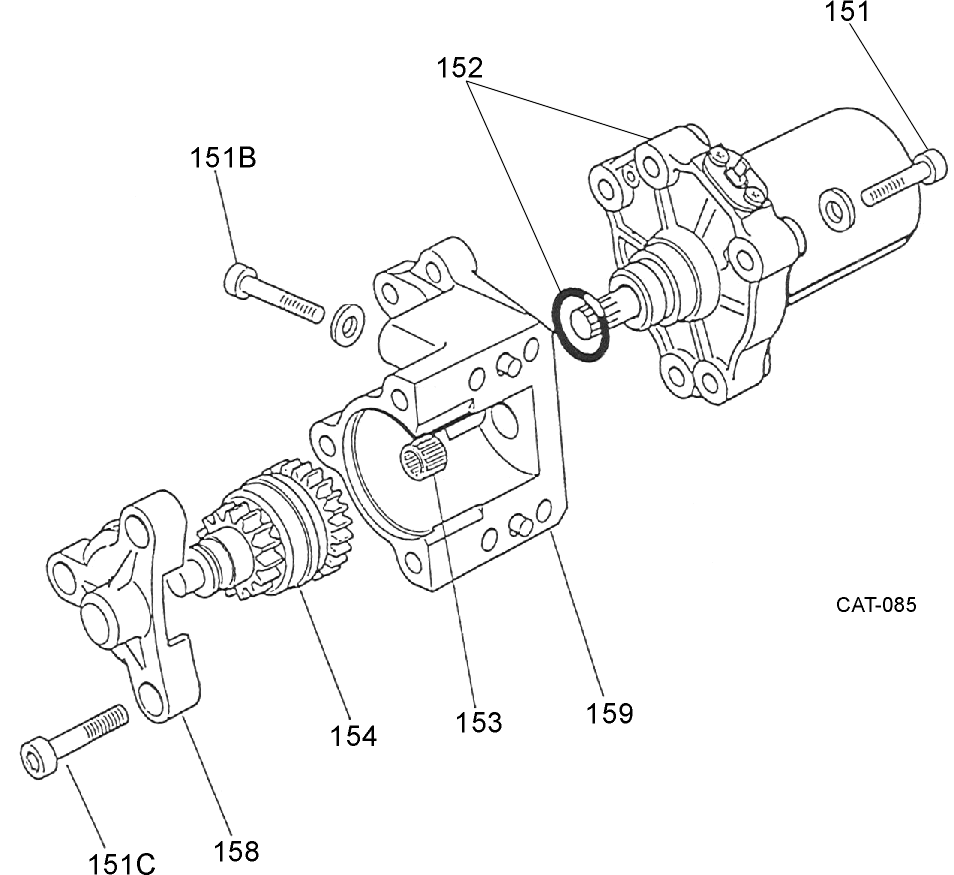

ELECTRIC STARTER GROUP





PARILLA     ELECTRIC STARTER GROUP
Fig. Code Dim.   Description     Price
  List
  151   .00042 M6x16   Fixing starter SCREW 0.64
  151B   .00049 M6x45   Fixing Starter support SCREW 0.64
  151C   .00044 M6x20   Countershaft support SCREW 0.64
  152   A-60850     STARTER   65.61
  153   A-60865 HK0810   Roller CAGE 7.65
  154   A-60855     COUNTERSHAFT   55.40
  158   A-60870     Countershaft SUPPORT  10.94
  159   A-60860     Starter SUPPORT 75.82



BACK TO TOP

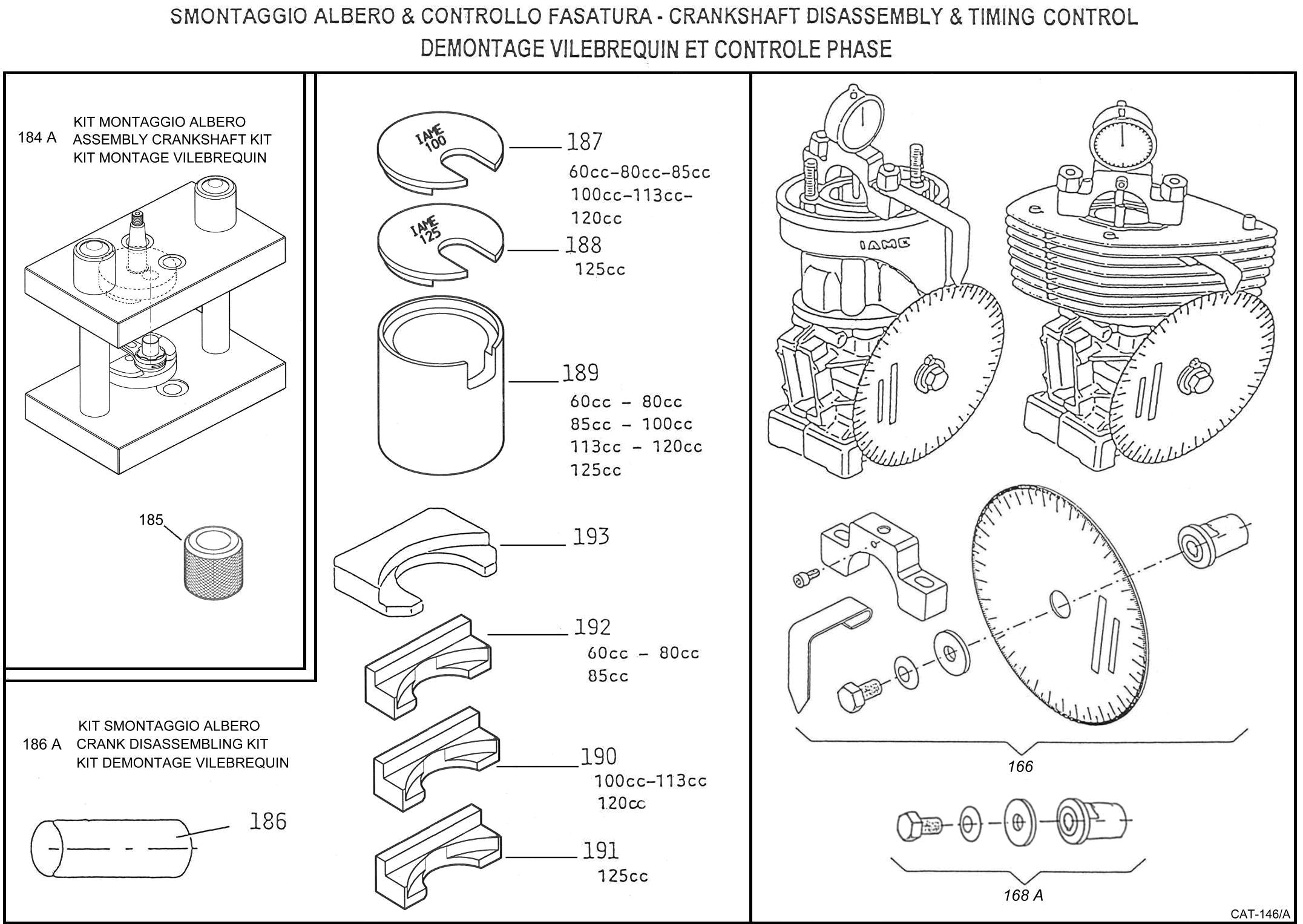

TIMING GROUP





PARILLA     TIMING GROUP CONTROL
Fig. Code Dim.   Description     Price
  List
  166   10822     Selettra-TaG timing group 88.94
  168A   10827A-C     TaG complete timing group adapter 20.78

  184A   10110-C 60cc   Assembly crankshaft KIT 1163.48
  185   10150     Crank-pin BUSH 49.57

  186A   10100-C3 60cc   Crank disassembling KIT 199.75
  186   10107     Crank-pin PULLER 8.75
  187   10103 60cc   Crankshaft PLATE 61.24
  189   10100 60cc   Disassembling TOOL 102.06
  192   10108 60cc   Crankshaft INSERT 34.26



BACK TO TOP

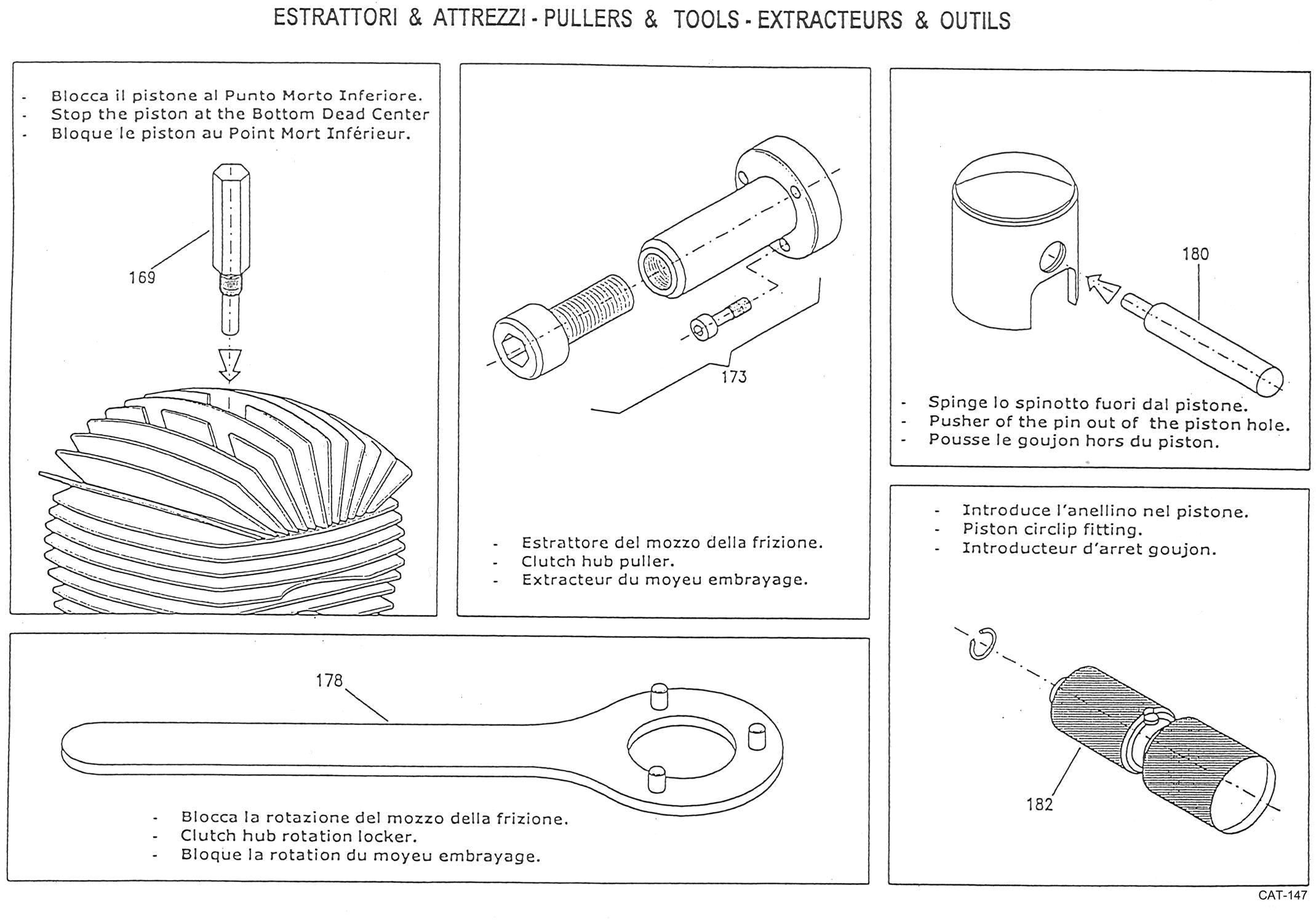

PULLERS & TOOLS





PARILLA     PULLER & TOOLS
Fig. Code Dim.   Description  Price
  List
  169   10271     Piston stroke LOCKER 39.37
  173   B-55614-C     Clutch PULLER 42.65
  178   10270     Clutch lock. WRENCH 29.52
  180   10202 60cc   Piston pin PUNCH 16.40
  182   10121 60cc   Circlip assembling TOOL 102.06
